АТЛАНТ-С 120-02 (03,04,05)КС(ЛВ-220-02,03,04,05) - Крано-манипуляторные установки

АТЛАНТ-С 120-02 (03,04,05)КС(ЛВ-220-02,03,04,05)

АТЛАНТ-С 120-02 (03,04,05)КС(ЛВ-220-02,03,04,05) - фото

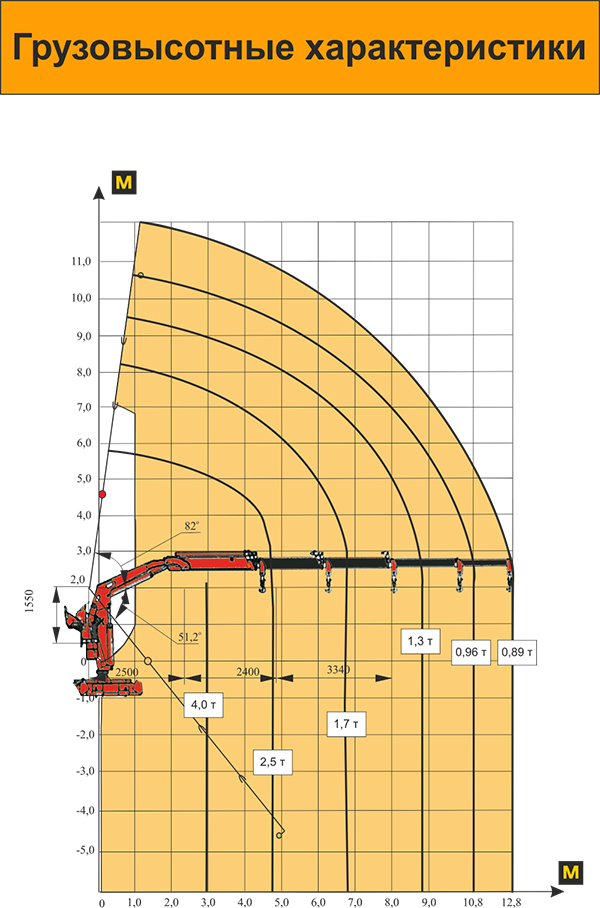

Крано-манипуляторная установка КМУ ЛВ-220-02, 03 с вылетом 10,8 м и ЛВ-220-04, 05 с вылетом 12,8 м широко применяется при работе с длинномерными грузами, при малоэтажном строительстве для подачи различных грузов на 2-й этаж в составе автомобилей типа КаМАЗ, УРАЛ, МАЗ, Краз и автомобилей других производителей.

Крано-манипуляторная установка КМУ ЛВ-220-02 (05) оснащается тросовой лебедкой с гидравлическим приводом. При работе с грузами в котлованах, вблизи откосов позволяет опускать груз на глубину до 12 метров от поверхности земли и производить монтажные работы. Гидролебедка обеспечивает точное позиционирование крюковой подвески с грузом и без груза, плавное вертикальное перемещение груза на различных вылетах. Высокая степень безопасности обеспечивается ограничителем грузового момента и ограничителем подъёма/опускания груза, отключающим движение звеньев КМУ при перегрузке свыше 110% и при достижении крюковой подвеской крайнего верхнего и крайнего нижнего положений. Данная КМУ может компактно складываться в транспортное положение и значительно облегчает работу оператора, улучшает обзорность и снижает динамические нагрузки на кран манипулятор при движении автомобиля.

Наиболее эффективно КМУ применяется на погрузочно-разгрузочных работах при малоэтажном строительстве, доставке строительных материалов и при проведении ремонтно-восстановительных работ.

Дополнительное оборудование: гидравлическая лебёдка, гидробур, грейферы для круглых материалов, для металлолома,сыпучих материалов, захваты для бордюров и бочек, подхваты для поддонов.

Технические характеристики АТЛАНТ – С 120-02 (04)

Грузовой момент
кНм
120
Максимальный вылет стрелового оборудования
м
10,8 (12,8)
Минимальный вылет стрелового оборудования
м
1,3
Угол поворота
градус
375
Угол подъема стрелы
градус
82
Угол поворота колонны ОПУ, рад.
градус
375
Номинальное давление рабочей жидкости в гидроситсеме
кг/см
230
Момент поворота,брутто
кНм
18

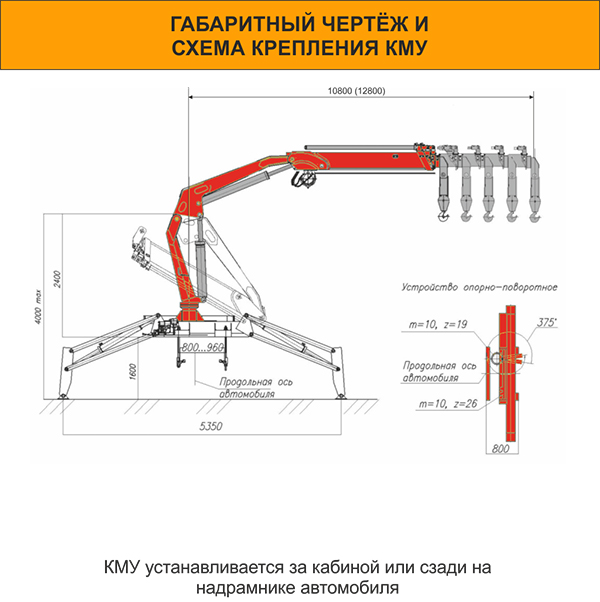

Габаритные размеры в транспортном положении
Длина,м
2,5
Ширина,м
0,93
Высота,м
2,38
Масса с крюковой подвеской
кг
2550
