Стационарный гидроманипулятор АТЛАНТ-С 140-05CM (ЛВ-190-05) для сбора лома и другого вторичного сырья

Стационарный гидроманипулятор АТЛАНТ-С 140-05CM (ЛВ-190-05) для сбора лома и другого вторичного сырья - фото

Стационарный гидроманипулятор АТЛАНТ- С-140-05СМ (ЛВ-190-05) с грузовым моментом 14 т.м и вылетом стрелы 7,5 м с подъемной кабиной или с постом управления на колонне широко применяется на предприятиях по переработке вторичного сырья в т.ч. металлолома, на погрузке-разгрузке железнодорожных полувагонов, погрузке лома в  пресс-ножницы и во многих других отраслях экономики.

Возможна комплектация гидроманипулятором с вылетом 9 м.

По заявке потребителя вылет может быть увеличен до 10 м.

Гидроманипулятор комплектуется шестилепестковым грейфером объёмом 0,2 м3.

Возможна комплектация шестилепестковым грефером объёмом 0,25 м3 или пятилепестковым грейфером объёмом 0,3м3.

Стационарный гидроманипулятор устанавливается на постамент с трапом с насосной станцией мощностью 30 кВт и напряжением 380 в.

Возможна комплектация насосной станции теплонагревателемТЭ-Н-60В и (или) охладителем. Нагрев или охлаждение и поддержание температуры рабочей жидкости контролируются датчиками.

Включение привода производится с пульта управления насосной станцией, а управление гидроманипулятором с поста управления, расположенного в кабине (два джойстика и две педали) или колонне.

При комплектации двухконтурной системой управления производительность увеличивается в 1,8 раза.

Гидроманипулятор изготавливается из высокопрочной низколегированной стали и комплектуется гидравликой ведущих мировых производителей из Швеции, Финляндии, Италии.

Температура окружающего воздуха при эксплуатации от -40“ до +40“С при хранении до -50“С.

Кабина оператора КАБ-1 с подъемником (ход гидроцилиндра механизма подъема 1400 мм) комплектуется отопителем типа Планар или Вебасто, стеклоочистителем, фарами.

По желанию потребителя устанавливается кондиционер.

Стационарный гидроманипулятор АТЛАНТ- С-140-05СМ (ЛВ-190-05) с грузовым моментом 14 т.м и вылетом стрелы 7,5 м с подъемной кабиной или с постом управления на колонне широко применяется на предприятиях по переработке вторичного сырья в т.ч. металлолома, на погрузке-разгрузке железнодорожных полувагонов, погрузке лома в  пресс-ножницы и во многих других отраслях экономики.

Возможна комплектация гидроманипулятором с вылетом 9 м.

По заявке потребителя вылет может быть увеличен до 10 м.

Гидроманипулятор комплектуется шестилепестковым грейфером объёмом 0,2 м3.

Возможна комплектация шестилепестковым грефером объёмом 0,25 м3 или пятилепестковым грейфером объёмом 0,3м3.

Стационарный гидроманипулятор устанавливается на постамент с трапом с насосной станцией мощностью 30 кВт и напряжением 380 в.

Возможна комплектация насосной станции теплонагревателемТЭ-Н-60В и (или) охладителем. Нагрев или охлаждение и поддержание температуры рабочей жидкости контролируются датчиками.

Включение привода производится с пульта управления насосной станцией, а управление гидроманипулятором с поста управления, расположенного в кабине (два джойстика и две педали) или колонне.

При комплектации двухконтурной системой управления производительность увеличивается в 1,8 раза.

Гидроманипулятор изготавливается из высокопрочной низколегированной стали и комплектуется гидравликой ведущих мировых производителей из Швеции, Финляндии, Италии.

Температура окружающего воздуха при эксплуатации от -40“ до +40“С при хранении до -50“С.

Кабина оператора КАБ-1 с подъемником (ход гидроцилиндра механизма подъема 1400 мм) комплектуется отопителем типа Планар или Вебасто, стеклоочистителем, фарами.

По желанию потребителя устанавливается кондиционер.

Техническая характеристика
Грузовой момент, т.м   14,0
Максимальный вылет, м   7,5

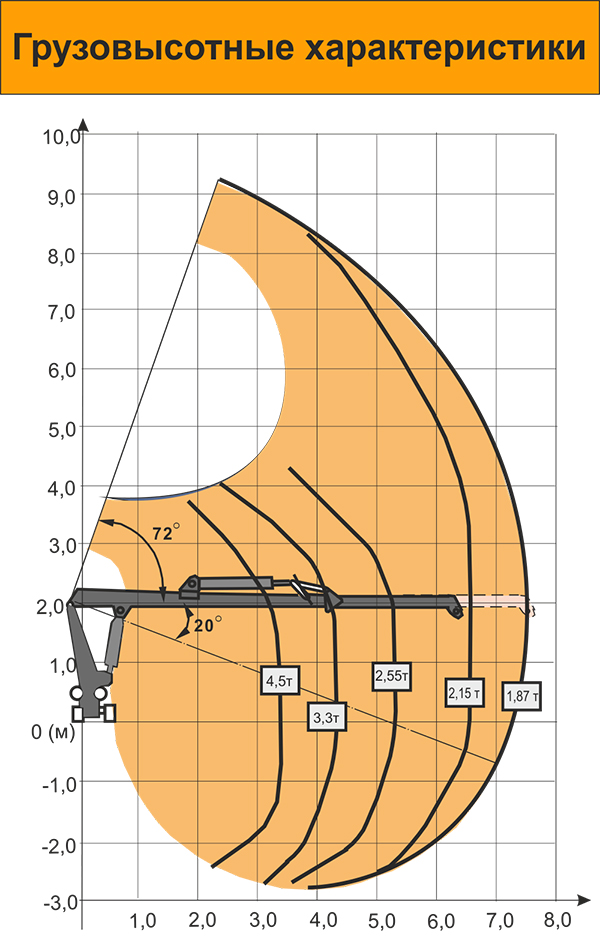

Грузоподъёмность на максимальном вылете, т   1,87
Грузоподъёмность максимальная на вылете 3,0 м, т   4,5
Угол поворота, градус   400
Максимальный крутящий момент механизма поворота, т.м   2,9
Масса без ротатора и захвата, кг   2100
Площадь сечения захвата при сомкнутых концах челюстей, м2   0,2
Масса шестилепесткового грейфера (0,2 м3) с ротатором, кг   350
