Поворотный фитинг с переборочной гайкой 1ПФ М16х1,5 - М16х1,5

Поворотный фитинг с переборочной гайкой 1ПФ М16х1,5 - М16х1,5 - фото
Применение: Поворотный фитинг высокого давления (прямой вертлюг) - устанавливается для исключения скручивания РВД между гидравлическим шлангом и неподвижным узлом машины.
 Область применения поворотных фитингов высокого давления: КМУ, лесные машины (харвестеры, форвардеры),  экскаваторы, автомобильные краны, прицепы.
 Примечания конструкции: Содержит износостойкие уплотнения допускающие круговое вращения полукорпусов вращающегося соединения. Поворотная функция позволяет производить вращение в обе стороны на 360° при полном рабочем давлении.

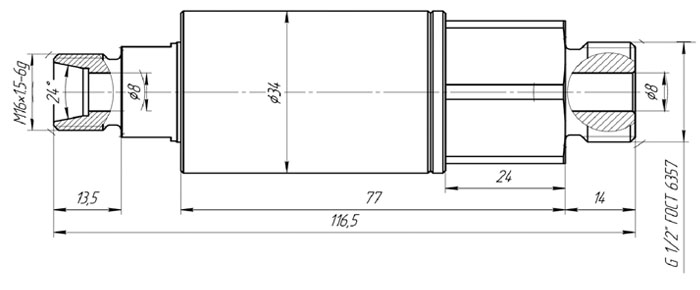

Габаритный чертеж

схема

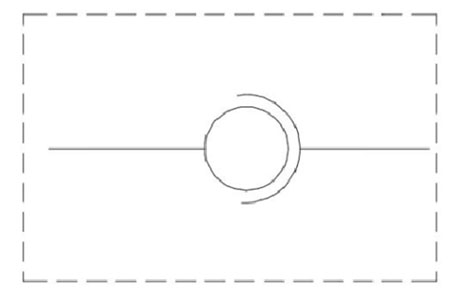

Гидравлическая схема

схема



Характеристики

 Типоразмер 1ПФ M16Х1,5-M16х1,5

Рабочее давление, Bar 350

Расход мин/л 60

Применяемость

Велмаш,  Соломбалец,Caterpillar, Ponsse, Komatsu, Deere & Company, Kesla, Valmet
