Строп канатный четырехветвевой "4СК"

Строп канатный четырехветвевой "4СК" - фото

Стропы канатные производятся согласно ГОСТ 25573-82 "Стропы грузовые для строительства", РД 10-231-98 (РД 10-33-93 с изм.1) "Стропы грузовые общего назначения, требования к устройству и безопасной эксплуатации". Коэффициент запаса прочности по отношению к разрывной нагрузке не менее 6, соединительных элементов стропов- не менее 5. Продукция выпускаемая соответствует требованиям Технического регламента Таможенного союза ТР ТС 010 2011 "О безопасности машин и оборудования". Оформлена декларация по схеме декларирования 5Д, о подтверждении применения Нашей продукции на опасных производственных объектах.

Декларация № ТС N RU Д-RU.МН32.В.00173

Вид Обозначение стропа Г/п., т
Длина стропа
L,мм
Обозначение
канатной ветви

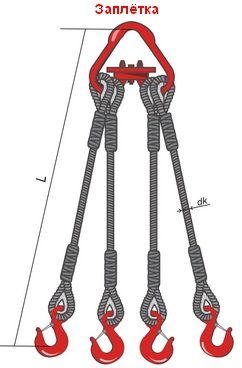

alt Строп канатный четырехветвевой 4СК 1,0т
1,0
900
ВК - 0,4
Строп канатный четырехветвевой 4СК 1,25т 1,25
1200
ВК - 0,5
Строп канатный четырехветвевой 4СК 1,6т 1,6
1200 ВК - 0,63
Строп канатный четырехветвевой 4СК 2,0т 2,0
1300 ВК - 0,8
Строп канатный четырехветвевой 4СК 2,5т 2,5
1300 ВК - 1,0
Строп канатный четырехветвевой 4СК 3,2т 3,2
1300 ВК - 1,25
Строп канатный четырехветвевой 4СК 4,0т 4,0
1600
ВК - 1,6
Строп канатный четырехветвевой 4СК 5,0т 5,0
1600 ВК - 2,0

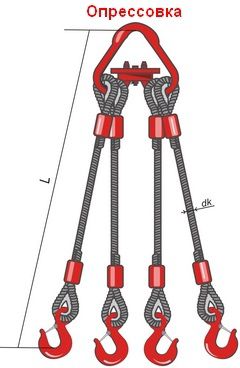

alt  Строп канатный четырехветвевой 4СК 6,3т 6,3
1600 ВК - 2,5
Строп канатный четырехветвевой 4СК 8,0т 8,0
1800 ВК - 3,2
Строп канатный четырехветвевой 4СК 10,0т 10,0
1800 ВК - 4,0
Строп канатный четырехветвевой 4СК 12,5т
12,5
1800 ВК - 5,0
Строп канатный четырехветвевой 4СК 16,0т 16,0
2500
ВК - 6,3
Строп канатный четырехветвевой 4СК 20,0т 20,0
2500 ВК - 8,0
Строп канатный четырехветвевой 4СК 25,0т 25,0
2500 ВК - 10,0
Строп канатный четырехветвевой 4СК 32,0т 32,0
2500 ВК - 10,0

alt

Посмотреть конструктивные особенности ветви канатной

Ветвь канатная ВК

Вид

alt

Обозначение стропа Г/п., т
Расчетное разрывное усилие ветви каната, Н (кгс), не менее
Длина стропа L,мм

Диаметр канатов,мм,
маркировочных групп 1770(180)

Коуш

ГОСТ
2688-80
ГОСТ
7668-80
ГОСТ
3071-88
ГОСТ
3079-80
Ветвь канатная ВК 0,5т
0,5
29400 (3000)
600
7,6
8,1
-
-
7
Ветвь канатная ВК 0,63т 0,63
37000 (3780)
600 8,3
8,1
9,0
-
7
Ветвь канатная ВК 0,8т 0,8
47000 (4800)
800
9,6
-
-
-
9
Ветвь канатная ВК 1,0т 1,0
59000 (6000)
800 11,0
11,5
11,5
-
11
Ветвь канатная ВК 1,25т 1,25
73800 (7500)
900 12,0
11,5
-
-
12
Ветвь канатная ВК 1,6т 1,6
94200 (9600)
1000 14,0
13,5
-
13,5
13
Ветвь канатная ВК 2,0т 2,0
118000 (12000)
1000 15,0
15,0
-
15,5
15
Ветвь канатная ВК 2,5т 2,5
147000 (15000)
1000
16,5
16,5
-
17,0
16
Ветвь канатная ВК 3,2т 3,2
188000 (19200)
1200 19,5
20,0
-
19,5
18
Ветвь канатная ВК 4,0т 4,0
236000 (24000)
1200 21,0
22,0
-
21,5
22
Ветвь канатная ВК 5,0т 5,0
294000 (30000)
1500 24,0
23,5
-
-
24
Ветвь канатная ВК 6,3т 6,3
370000 (37800)
2000
27,0
27,0
-
27,0
26
Ветвь канатная ВК 8,0т 8,0
470000 (48000)
2000 30,5
31,0
-
30,5
30
Ветвь канатная ВК 10,0т 10,0
588000 (60000)
2000 32,0
33,0
-
-
32
Ветвь канатная ВК 12,5т 12,5
735000 (75000)
2300 33,5
39,5
-
39,0
38

Что такое ветвь канатная ВК?

   Ветвь канатная представляет собой отрезок обычного либо оцинкованного каната, концы которого обработаны методом «заплетка» или «опрессовка» со стандартной втулкой. Может служить элементом грузоподъемного приспособления, состоящего из 2-х, 3-х либо 4х ветвей.

   Ветвь канатная производится в двух модификациях: коуш-крюк и коуш-коуш. Для изготовления используются стальные канаты двойной крестовой свивки, причем сердечник может быть как стальным, так и органическим.

alt

Производим строп канатный 4СК г/п до 63 тонн включительно
